VPC

Posted on Edited on In Valine:

计算机网络基础

网络分层模型

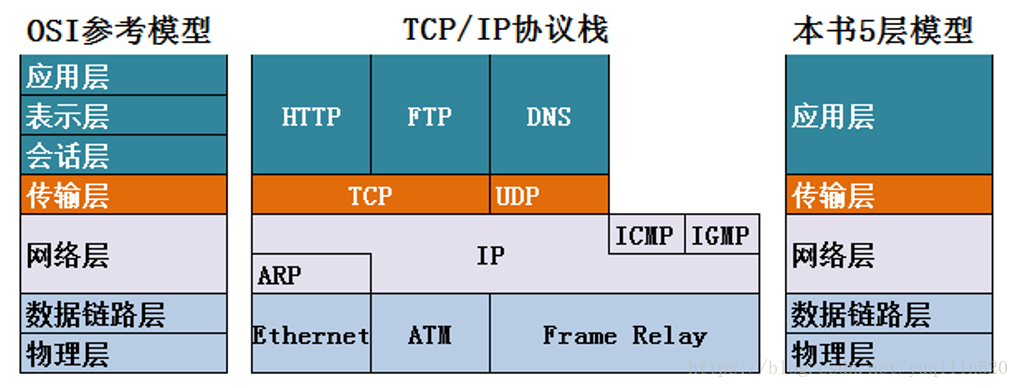

协议分层模型
tcp_ip_model

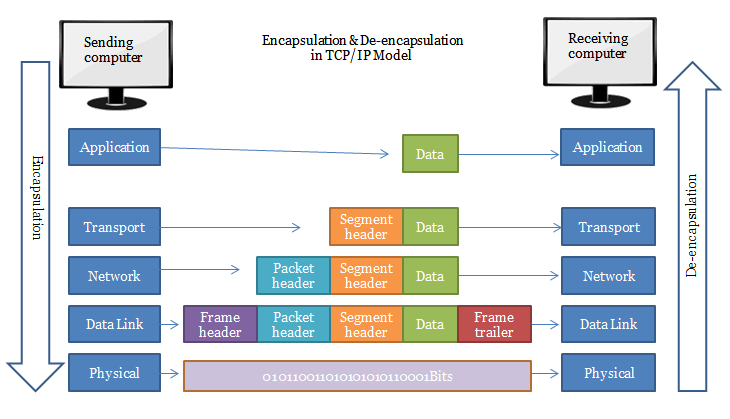

包封装/解封装模型
encap

IP地址

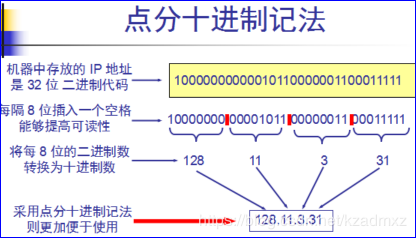

IP地址 = 网络号 + 主机号

分类

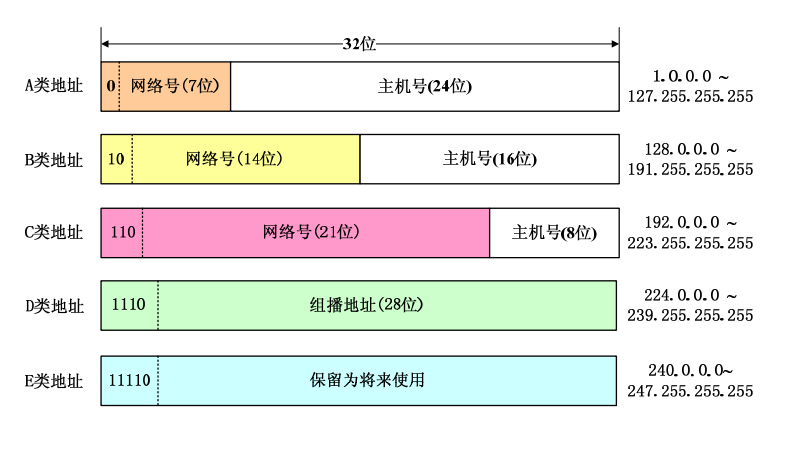

根据网络号的区域划分位ABCDE五类IP地址

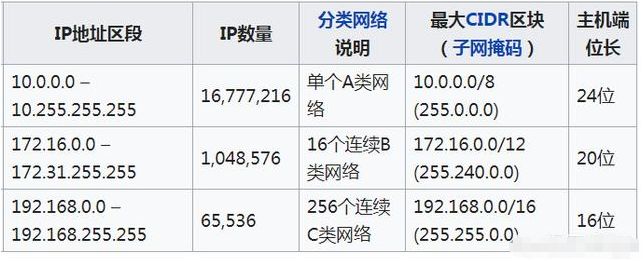

私有IP地址

有一些ip地址预留在局域网内部使用，不能在Internet上被识别

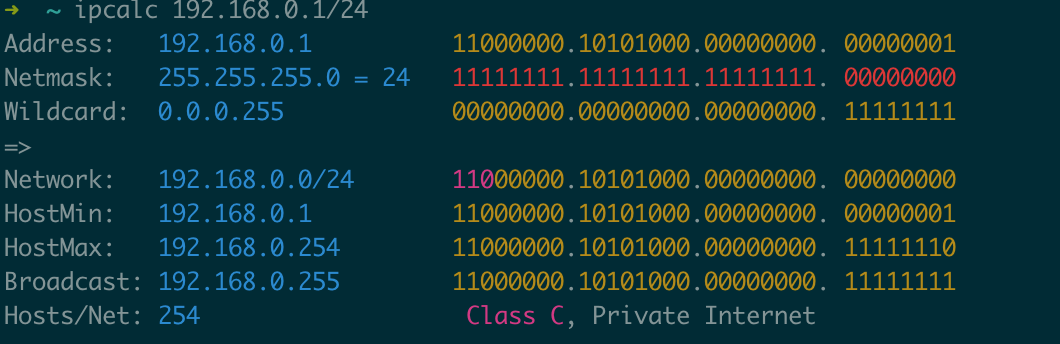

CIDR

由于ABC三类IP地址过于粗旷，为了方便路由，需要更精细划分网络地址段，便有了CIDR(Classless inter-domain routing)

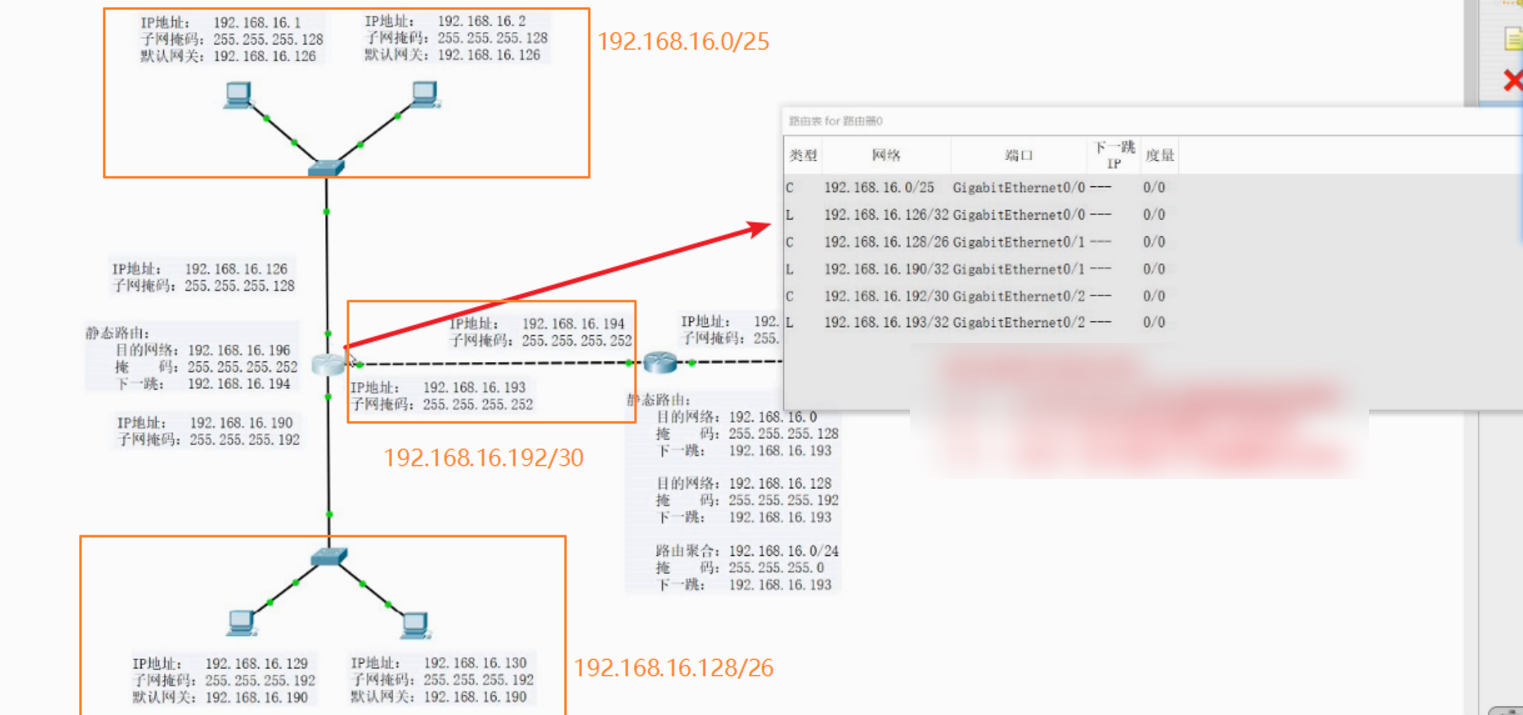

路由

目的IP地址和当前处于的网络不在同一个网段，根据目的IP地址找下一跳IP的过程

NAT

公网IP很珍贵，私网地址的机器也想访问Internet，就诞生NAT(Network Address Translation)

VPC

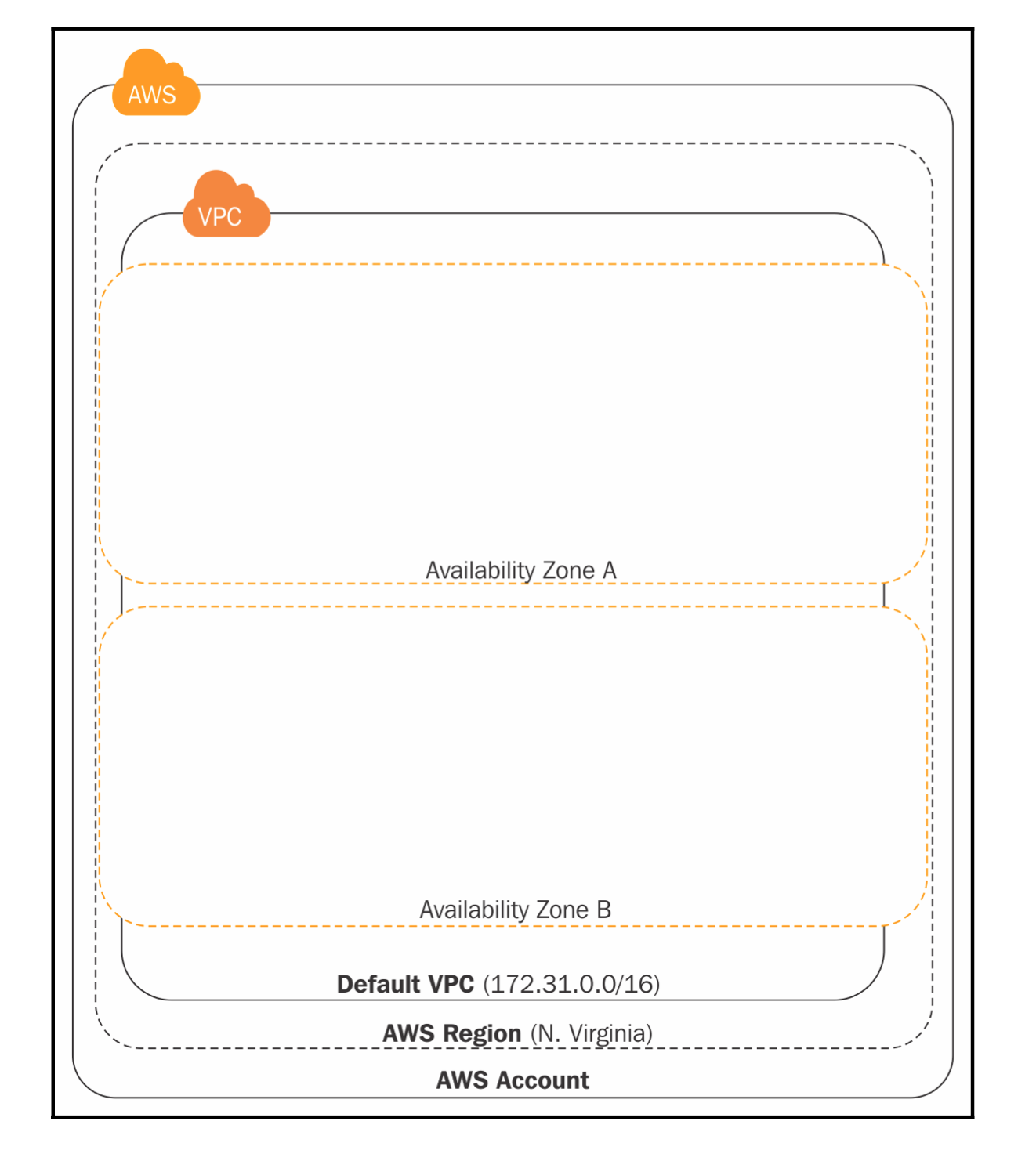

VPC(Virtual Private Cloud)是AWS提供的虚拟网络基础设施服务。
一个VPC只能限定在一个Region下，同时可以跨越该Region下所有的AZ(Availability Zone)。同一个Region下可以有多个VPC，多个VPC的私有地址可以重叠。

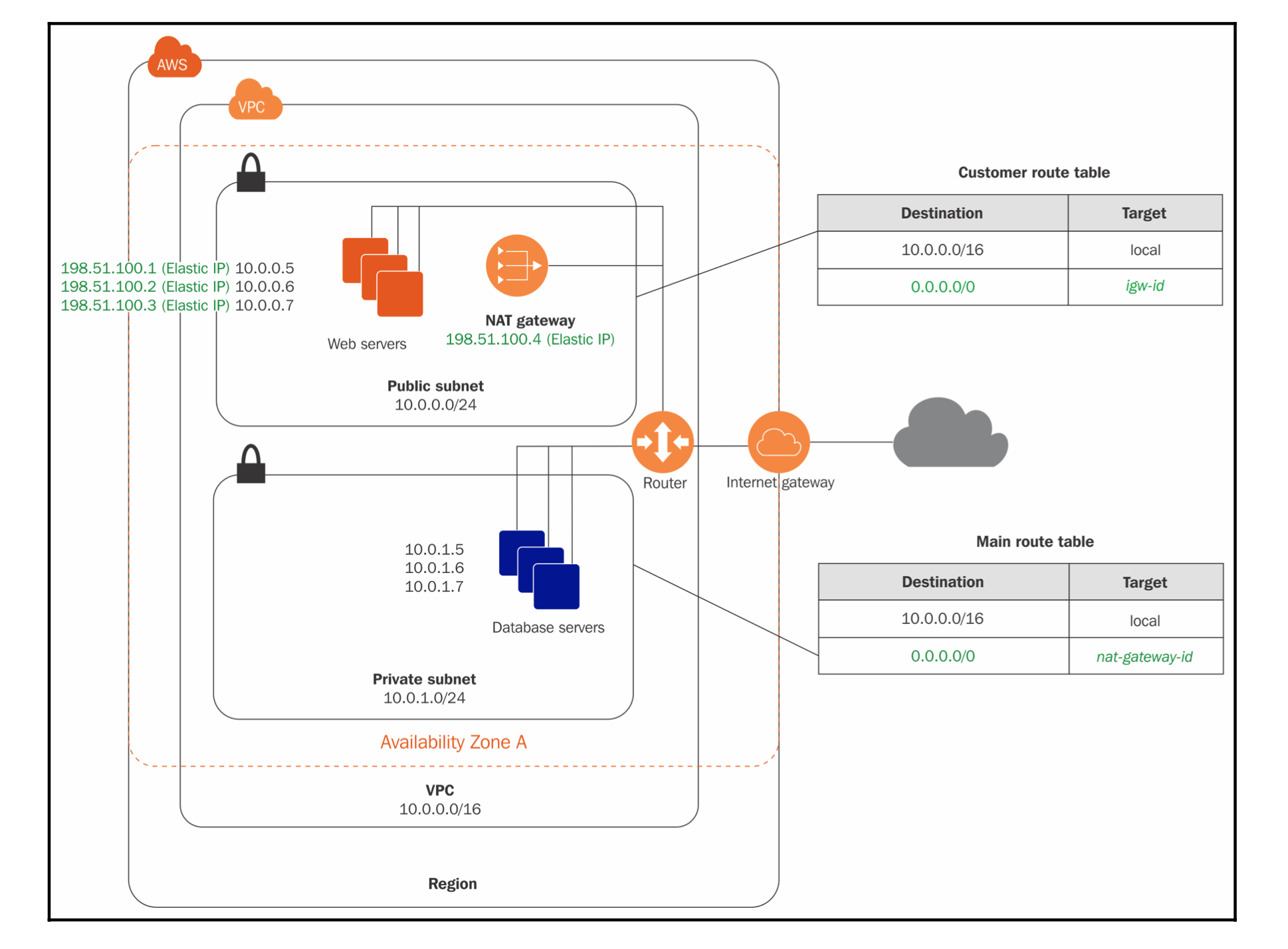

Subnet

subnet是将VPC划分为更小的网络单元，AWS要求一个subnet必须位于一个AZ下。同时一个AZ可以有多个subnet。
subnet有五个特殊ip地址不能被使用

ip 用途
x.x.x.0 网络号
x.x.x.1 Gateway
x.x.x.2 DNS Sever
x.x.x.3 Reserved
x.x.x.255 广播地址

subnet内的资源默认可以相互被访问
根据subnet内的资源是否能被外部访问，将subnet分为Public subnet和Private subnet。

Public Subnet

公有ip子网内的Instance除了有一个私有IP地址外，可以再分配一个或者多个公有IP地址。他们既可以访问子网内的资源，也可以访问Internet上的资源，同时也可以被Internet访问。
Internet的路由直接去往IGW(Internet Gateway)

Private Subnet

私有IP子网的Instance只能被分配私有IP地址，通常只能访问私有IP子网的资源，或者主动访问Internet，不能够被Internet访问。
如果需要访问Internet，需要在公有子网内部署NAT设备，然后将访问Internet的Gateway指向这个NAT设备(NGW, NAT Gateway)

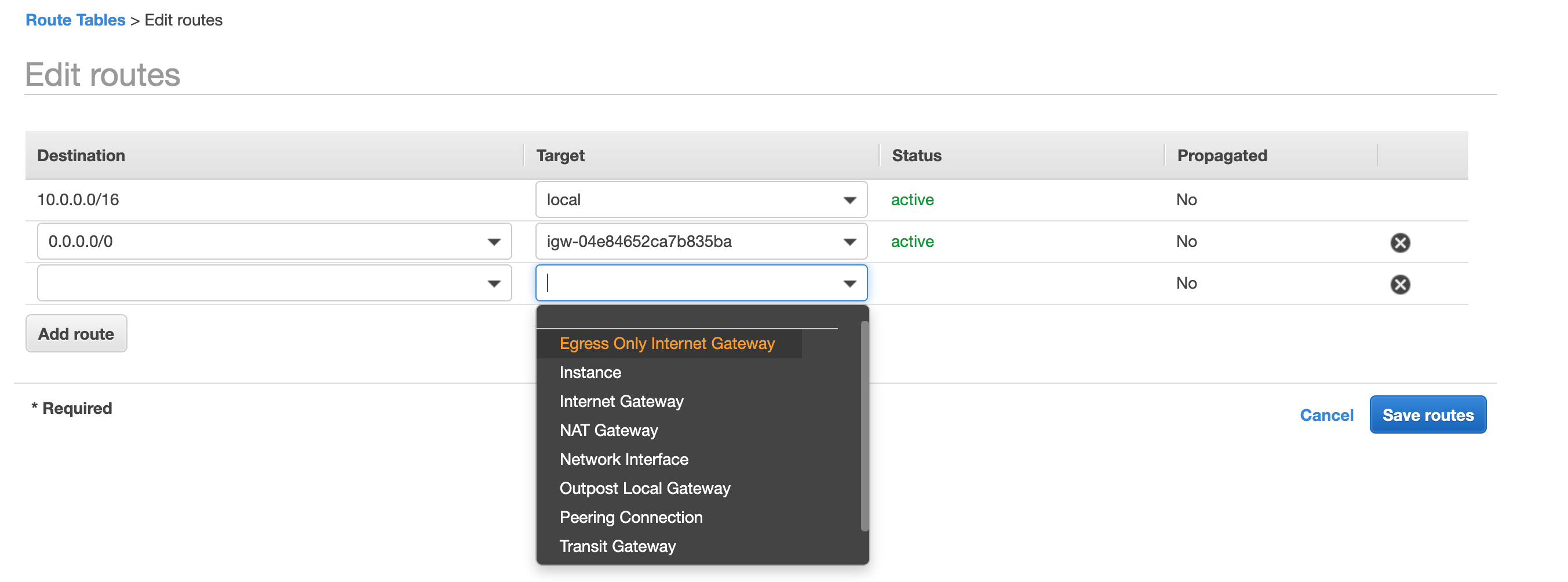

Route Table

VPC或者Subnet需要关联路由表，且只能关联一个。
路由表的每一条入口由destination CIDR和target组成，表示去destination需要经过target。

内置VPC网络拓扑模型

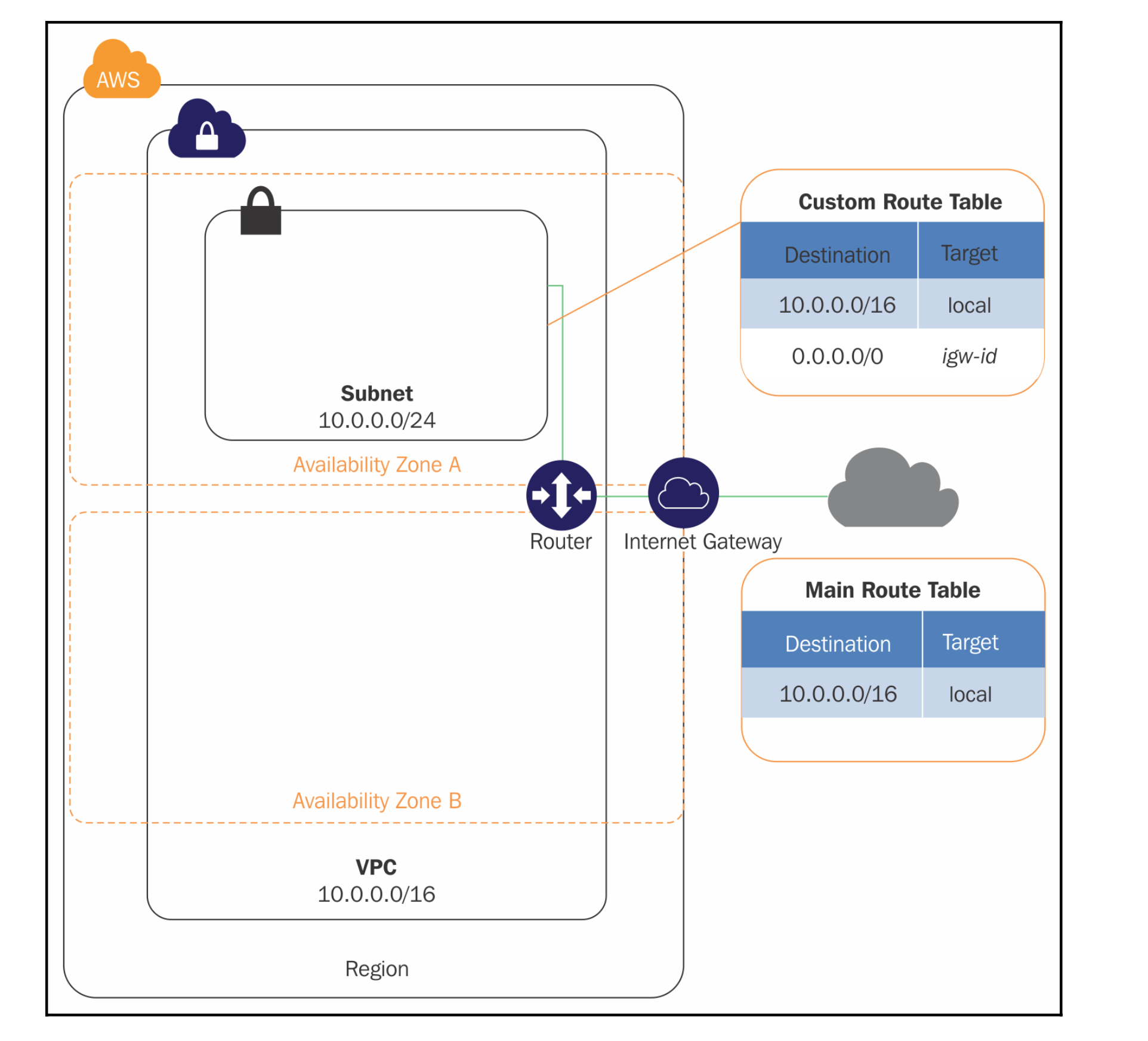

  • public subnet only

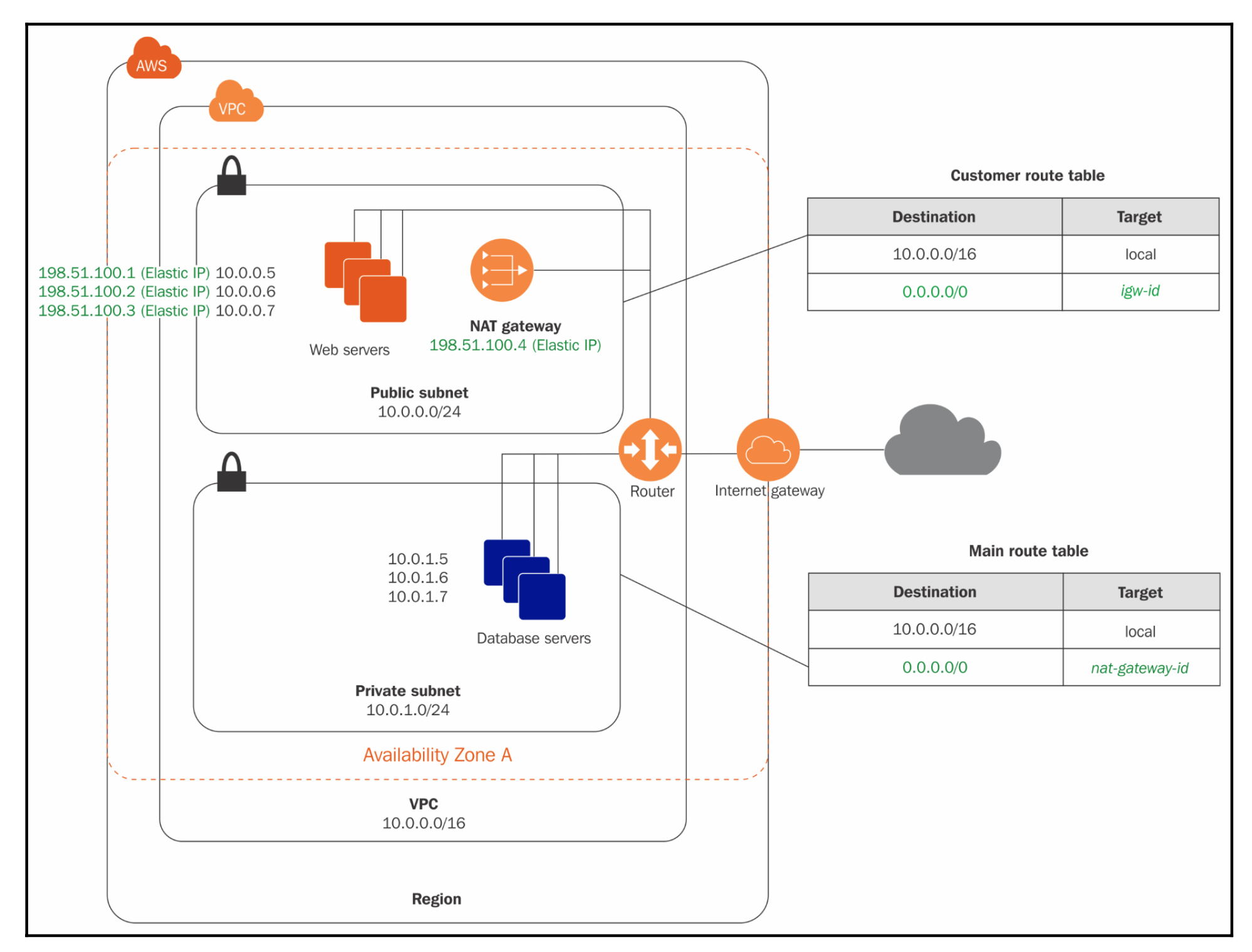

  • public & private subnet

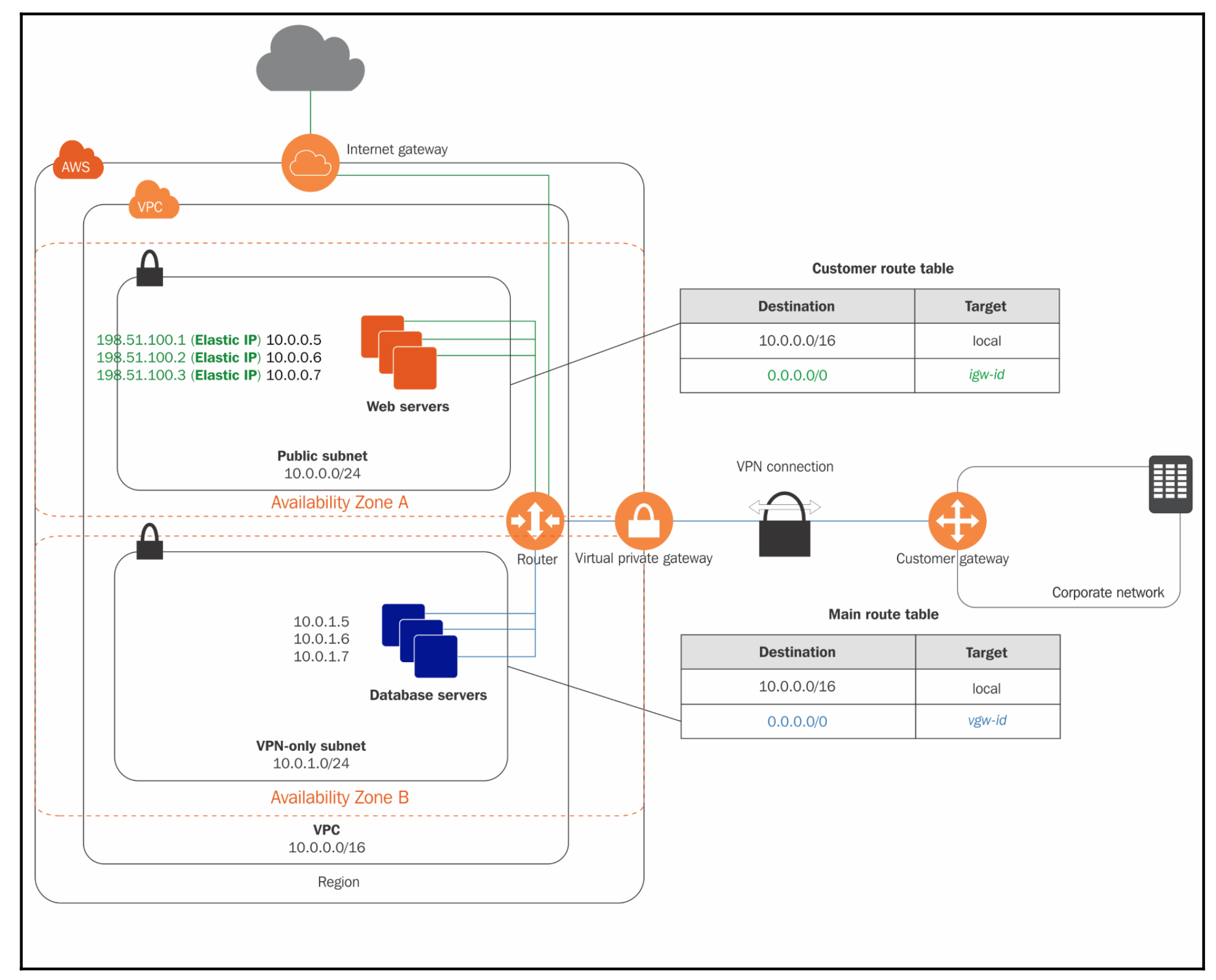

  • public & private & vpn subnet

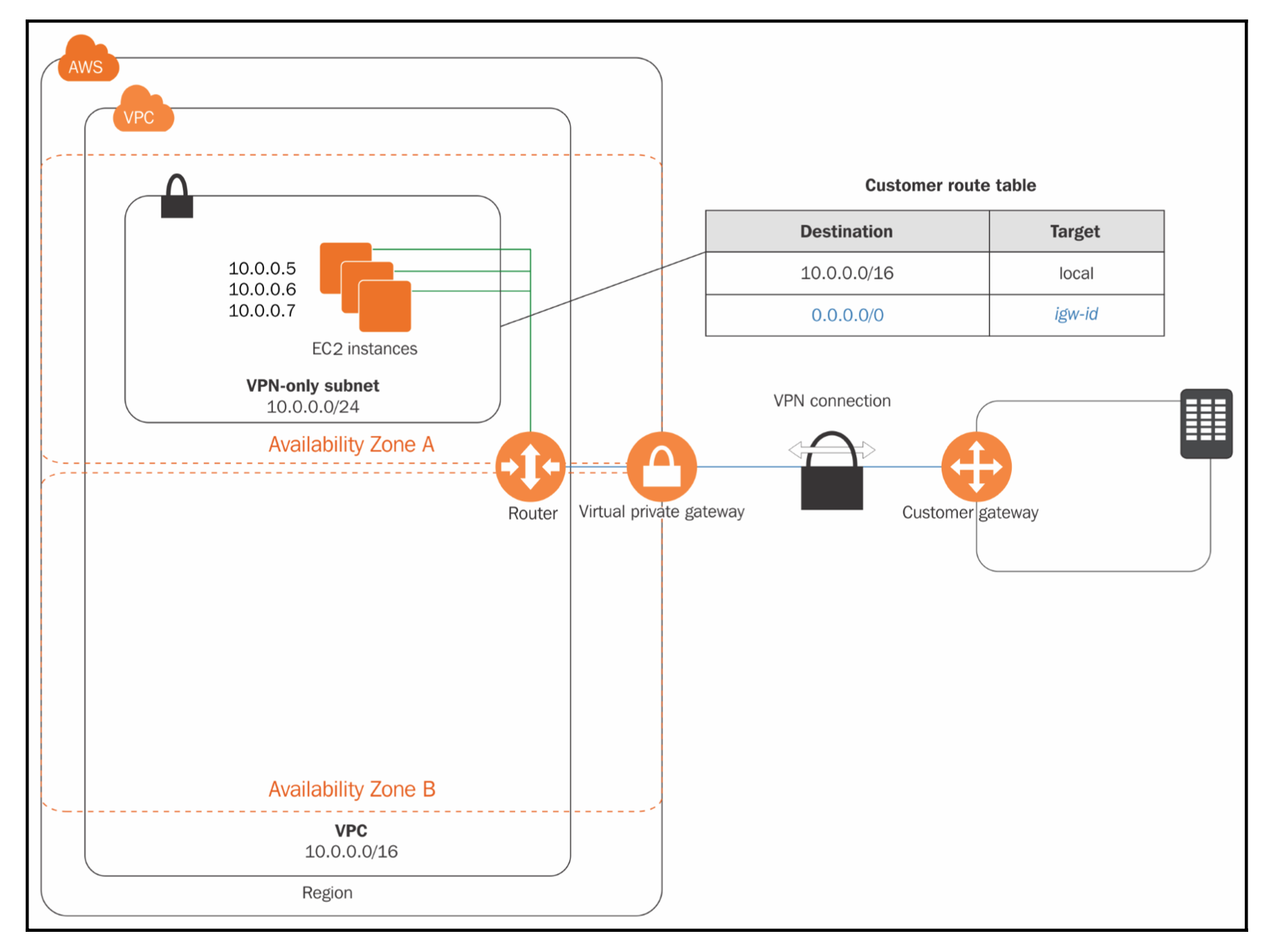

  • private & vpn subnet

Security

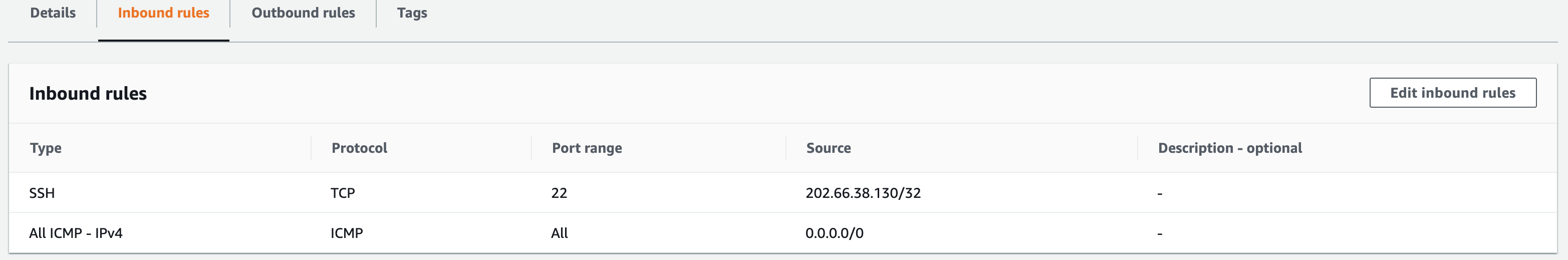

Security Group

  • Instance 级别的Firewell，包含一个或者多个上下行的Rules(最多50个)。

  • 一个Instance可以关联多个Security Group(一个Network Interface最多关联5个Security Group)， 一个Security Group 也可以被多个Instance共用。

  • 一个Instance至少要关联一个Security Group，如果没有显式指定，使用默认的Security Group，这个Group的上行规则是允许所有的traffic出去，下行规则是不允许任何traffic进来

  • 只包含Allow comunication rule，无法显式指定Deny comunication rule

  • Rule是有状态的(stateful)，如果指定允许从某个IP:Port来的traffic，则去到该IP:Port的traffic也是被Allow的，反之是不成立

  • Security Group的Rules叠加权限取最宽的权限。

    eg: 一条Rule允许来自ip1:23的traffic，另外一条Rule允许来自0.0.0.0:23的traffic，则叠加后，最终允许0.0.0.0:23的traffic

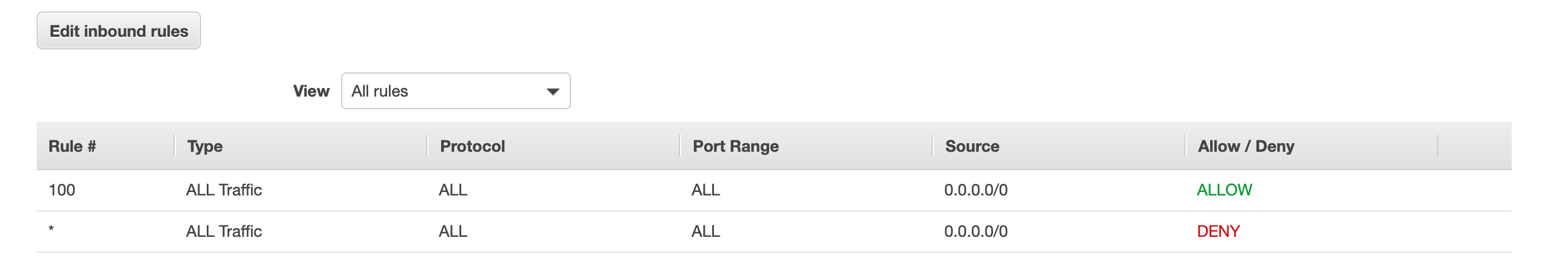

Network ACL

  • Subnet 级别的firewell,包含一个或者多个上下行的Rules(最多32766个)，不同Rule有不同的编号，编号越小，优先级越高
  • 一个Subnet只能关联一个NACL， 一个NACL可以被多个Subnet公用
  • 一个Subnet必须要关联一个NACL，如果没有显式指定，则使用默认的NACL，其中包含一条编号为*的默认规则，拒绝所有上下行的traffic
  • Rule可以显式Allow或者Deny任何traffic
  • Rule是无状态的(stateless), 上下行的traffic过滤规则相互独立

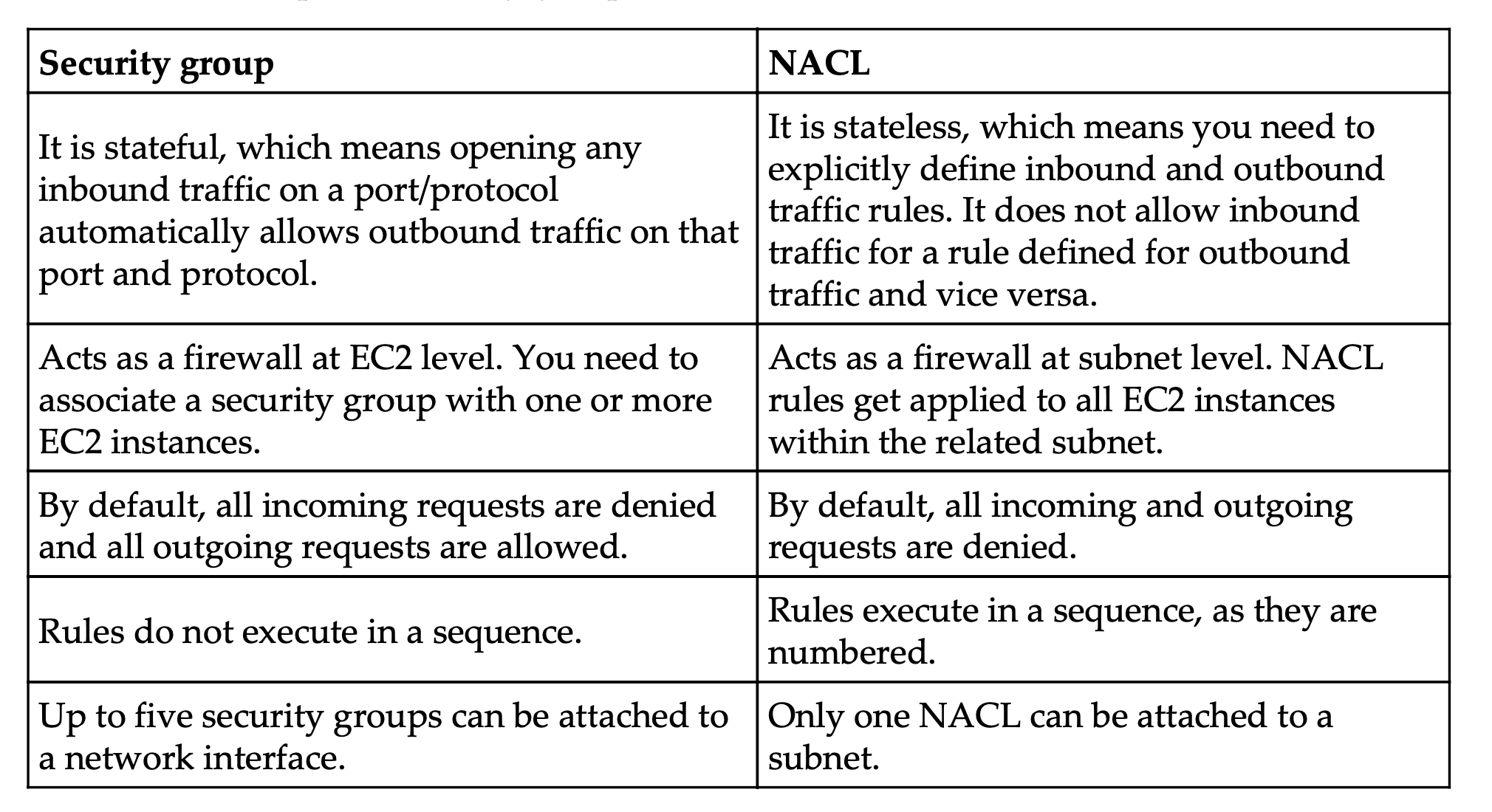

Security Group 和 Network ACL的对比如下

flow logs

一种监控traffic的技术，可以分别配置在ENI/Subnet/VPC级别， 日志可以存到Cloud watch或者S3

VPC Peering

两个VPC资源相互访问的技术

VPC endpoints

直接内网访AWS自家服务的技术，可以省内网通过NAT或者IGW去访问AWS服务的公网地址

访问AWS EC2-Classic(2013年12月4日之后官方不允许新建)类型网的技术
